清洗桶吹干环改造

清洗桶吹干环溶剂残留气孔吹扫环形风刀吹干彻底

问题描述

每次喷漆结束，都会对雾化器罩壳进行清洗，清洗后用压缩空气吹扫罩壳，以去除溶剂残留，避免喷漆时，残留的溶剂滴到车身上，导致工艺质量问题。

但目前市场上的清洗桶，普遍都没有彻底解决这个问题，都有溶剂吹不干，溶剂残留在整形喷嘴表面，以及旋杯外表面。

问题分析

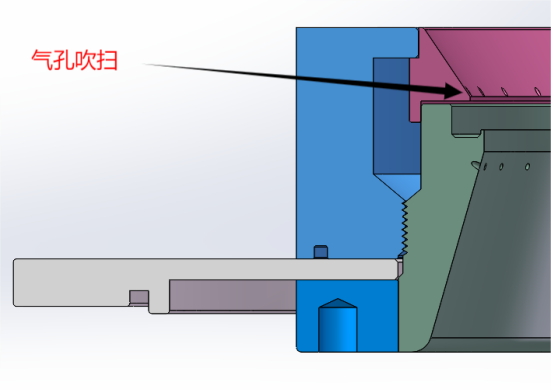

目前的清洗桶吹干环采用斜下角度的一圈气孔吹扫，以达到吹干溶剂的目的，但实际应用中，相邻气孔具有较强的干扰作用，会形成局部区域的压差和回旋。

解决方案

在保证空气流量不变的前提下，将上吹气环由斜下角度气孔吹扫改为斜下角度环形风刀吹扫。

价值分析

该设计基于原来的清洗桶吹干环，只对上圈气孔做改进，并且尺寸完美兼容吹干环的支撑部分，整体投入较小，但能解决掉持续不断的吹不干溶剂带来的工艺质量问题。是典型的“小投入，大回报”。

并且这个改善，不会带来任何潜在的工艺质量隐患，值得所有客户进行尝试。
