雾化器软管易磨损解决方案

法兰盘接头软管磨损少保养少花费少

问题描述：

RB100-SSD/SAD 内加电雾化器，其法兰盘设计不合理，接头尺寸较大，整个法兰盘边缘都布满了接头，整体直径达到120mm，软管连接接头后，在150mm后，导致软管都被束缚在直径为60mm的支撑主体孔中（再往后端是中空手腕）。

在软管收缩变小的位置，会发生软管与法兰盘支撑底座内孔的磨损。

支撑底座材质为铝合金，虽然做了圆弧处理，也进行了抛光，但因为铝合金的耐磨性能，远远大于软管（一般为尼龙和FEP），所以经过反复的磨损，软管会受到破损，导致油漆或溶剂泄露。

油漆泄露后将导致停产，而且极难清理。

解决方案：

客户提出了重新设计法兰盘的想法，经造易技术团队讨论，认为改造成本太高，周期太长。因为法兰盘上有很多接头，还有盲孔和通路，设计工作量将达到30天，改造成本将超过1万元/台。

基于此，造易团队提出了更简易可行的解决方案：

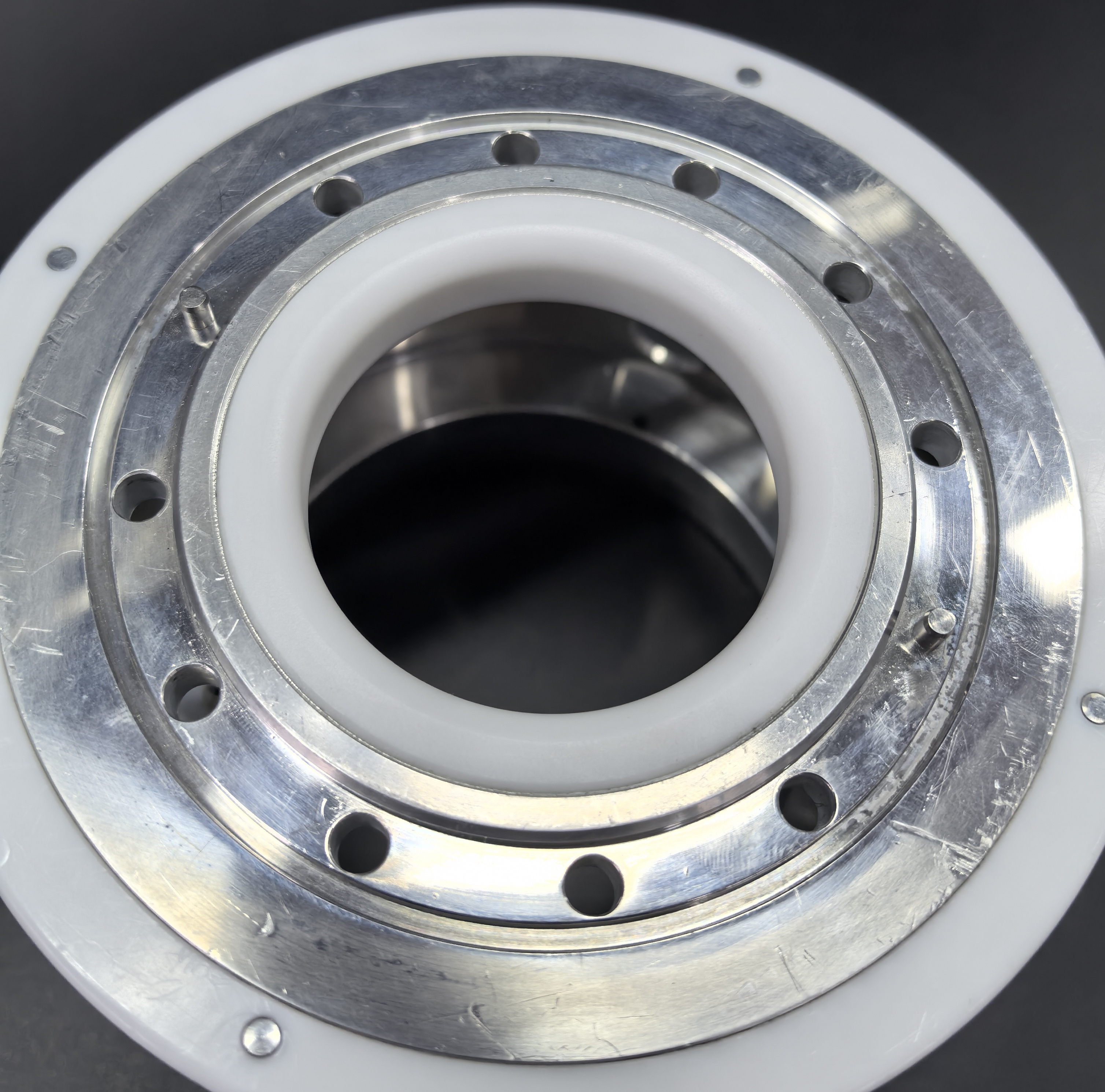

直接改善和软管接触的材料，且不改变原有的支撑内孔尺寸。最终选用自润滑性能优异的PTFE材料，设计摩擦环，摩擦环和支撑底座采用螺纹连接，并用强力胶水加固。

价值分析：

通过改造底座，新增PTFE材料内衬，总成本低于1万元。软管使用寿命预计可以提升3倍以上，极大减少维保频次，以及由于软管破裂带来的超大工作量的清洗工作。
